■产品特色
●作为第一级，第二级浪涌；て鞣赖缬勘；な褂
●690V避雷器优质元器件通过TUV、UL等国际认证
●产品电压可选，从480V至1000V互换
●利用于光伏发电，风力发电,发电站等互换设备的防雷
征询热线： 18928848650 ■ 产品用处
690V电源防雷？楹嫌糜诠ぷ鞯缪刮500～800V电源系统防雷；。该产品宽泛用于风力发电、光伏发电、工业厂矿等的电源系统，如各类箱变、变频器、汇流箱、逆变器、凹凸压配电柜以及其它各类沉要且易遭逢雷击的设备。
■产品特点
● 690V浪涌；て餮∮糜胖恃姑舻缱，机能不变靠得住
● 失效检测批示、遥信报警接口
● 内置过热断路装置
●高雷电放电能力,ns级响应速度
● 35mm 导轨装置
● 装置单一，守护方便
● 690V一级浪涌、二级浪涌
■ 技术参数
| 产品型号 | 规格 | 工作电压（Un） | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 电压；に剑Up） | 响应功夫（tA） | 工作温度 |
| LF M40/3P(690V) | 3P、Uc750V、18mm | 500V~ 690V | 750V | 20kA | 40kA | 2.8kV | 25ns | -40℃~+80℃ |
| LF M40/4P(690V) | 4P、Uc750V、18mm | 20kA | 40kA | 2.8kV | ||||
| LF M80/3P(690V) | 3P、Uc750V、36mm | 40kA | 80kA | 3.2kV | ||||
| LF M80/4P(690V) | 4P、Uc750V、36mm | 40kA | 80kA | 3.2kV | ||||
| LF M100/3P(690V) | 3P、Uc750V、36mm | 60kA | 100kA | 3.6kV | ||||
| LF M100/4P(690V) | 4P、Uc750V、36mm | 60kA | 100kA | 3.6kV | ||||
| LF M40/690/3P | 3P、Uc1000V、36mm | 690V~ 800V | 1000V | 20kA | 40kA | 3.4kV | 25ns | -40℃~+80℃ |
| LF M40/690/4P | 4P、Uc1000V、36mm | 20kA | 40kA | 3.4kV | ||||
| LF M80/690/3P | 3P、Uc1000V、36mm | 40kA | 80kA | 3.8kV | ||||
| LF M80/690/4P | 4P、Uc1000V、36mm | 40kA | 80kA | 3.8kV | ||||
| LF M100/690/3P | 3P、Uc1000V、36mm | 60kA | 100kA | 4.2kV | ||||
| LF M100/690/4P | 4P、Uc1000V、36mm | 60kA | 100kA | 4.2kV |
■ 装置注明
●690V配电系统浪涌装置前必须堵截电源，严禁带电操作。
●建议在690V电涌；て髑岸舜鄱掀骰蜃远下菲。
●装置时请凭据装置示意图所示衔接，其中L1、L2、L3为相线，N为中性线，PE为地线，切勿错接。装置实现后，合上自动断路器（熔断器）开关，查抄工作状态是否正常。
●690V防雷？樵谑褂闷诩，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色/蓝色（或带遥信的产品遥信端子输出报警信号）时，暗示防雷？椴收，应实时维建或更换。
●并联式690V防雷器应并联装置（也可选取凯文接线方式），通常情况下，只需衔接两个接线柱中的肆意一个即可。衔接线要求牢固靠得住，且要求短、粗、直。

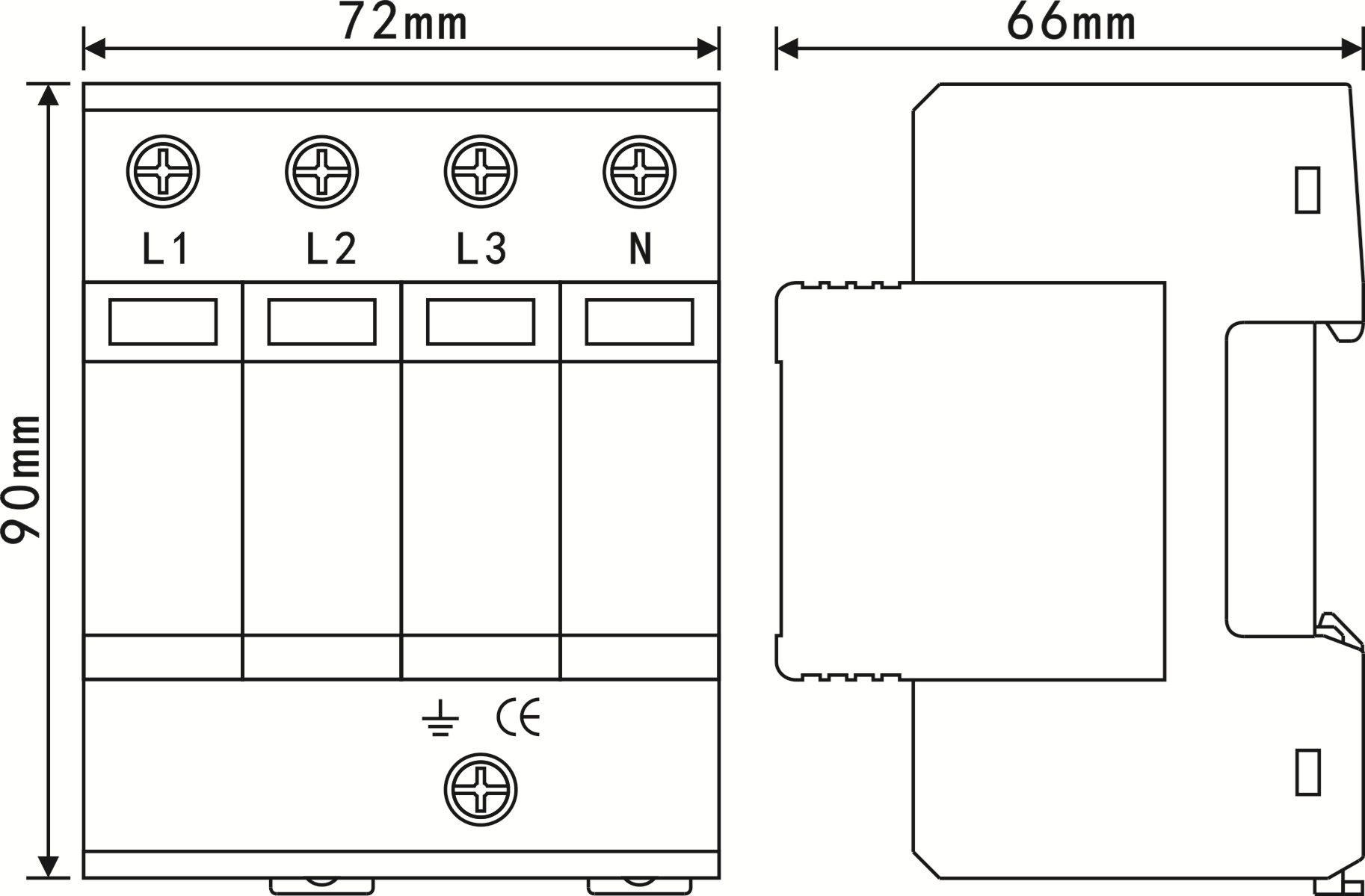

■装置示意图 ■产品尺寸图
1、18mm 1、18mm
2、36mm 2、36mm
