产品特色：
l 导轨式设计，方便装置的电源网络二合一防雷器
l 两级防护设计，共模、差模全方位；
l 传输速度百兆、千兆可选
l 合用于各类雪亮工程、安然城视注轨路交通、监控冶安等项目防雷防护
征询热线： 18928848650 ■产品用处
监控电源网络二合一防雷器是凭据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，合用于通讯场所、雪亮工程、安然城视注冶安监控、轨路交通、楼宇等各类安防场所室内、室表监控系统摄像机等的电源、网络信号线路的防雷抗浪涌；て鳎ū芾灼鳎 。
■产品特点
● 产品选取串联式结构设计，拥有多级；ぶ澳 。
● 信号部门均选取电子开关接处所式，能有效解除因共地而对传输信号产生的各类滋扰 。
● 放电电流大，响应速度快，损耗低 。
● 节能、环保，残压低，使用寿命长 。
● 集成化组合、体积幼，接线简易，装置方便，实用性强 。
■技术参数
| 型号 | 规格 | 接口 类型 | 额定工 作电压 Un | 最大持 续工作 电压 Uc | 电压 ； 水平 Up(V) | 传输 个性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 功夫 tA(ns) | 插入 损耗 (dB) |
| LF CNTV-2 | 导轨式、电源12V、36mm | 接线端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — |
| 导轨式、电源24V、36mm | 24VAC | 30VAC | 300 | — | 5 | 10 | ≤25 | — | ||
| 导轨式、电源220V、36mm | 220VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — | ||
| 网络 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | |
| LF CNTV-2 | 电源12V | 接线端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — |
| 电源24V | 24VAC | 30VAC | 300 | — | 5 | 10 | ≤25 | — | ||
| 电源220V | 220VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — | ||
| 1000M网络 | RJ45 | 5V | 6V | 20 | 1000Mbps | 2.5 | 5 | ≤1 | ≤0.2 |
■装置注明
● 本产品为串联衔接方式 。
● 装置前必须堵截电源，严禁带电操作 。
● 请选择与被；ど璞附涌诶嘈鸵谎牟 。
● 电源网络二合一防雷器应与被；ど璞傅墓ぷ鞯缪瓜嗥ヅ 。
● 二合一防雷器：电源线路的“L/+”为前方/正极，“N/–”为零线/负极 。

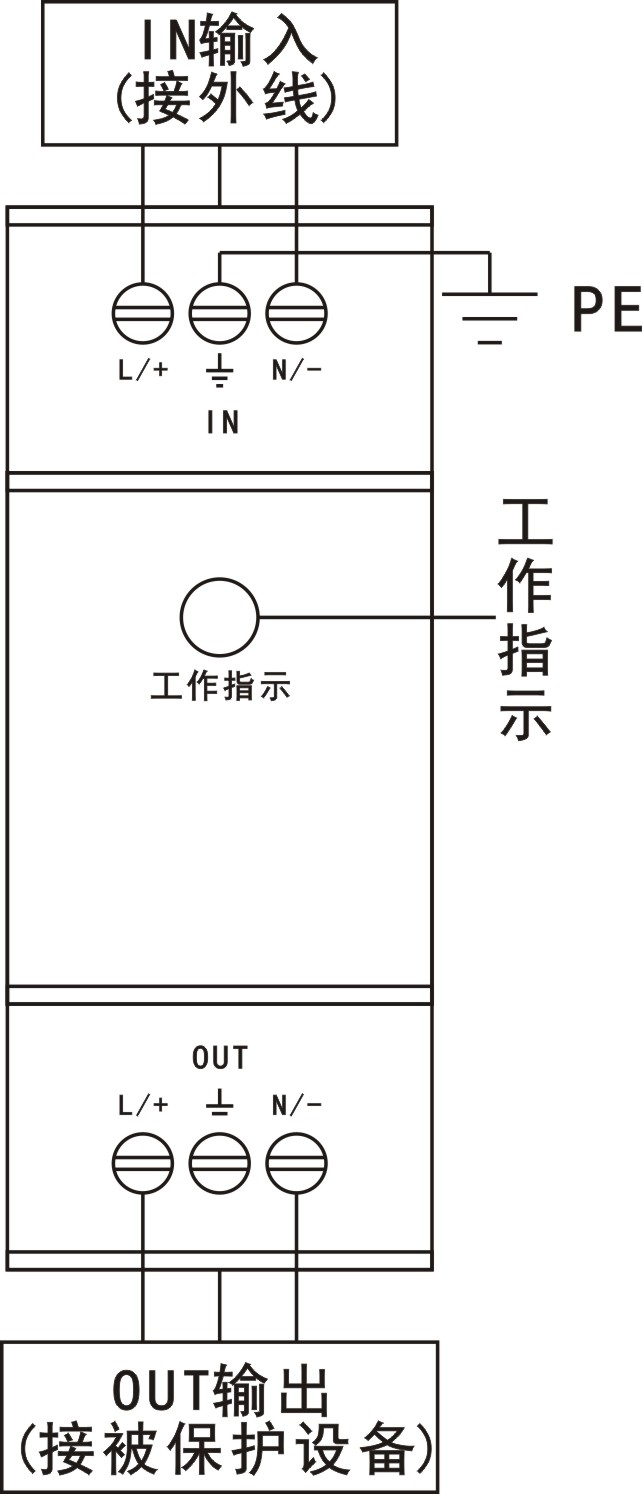

● 装置时请凭据装置示意图所示衔接，其中IN为输入，OUT为输出，PE为地线，输入端接表线，输出端与被；ど璞傅氖淙攵讼嘞谓，切勿接错 。
● 二合一浪涌；て鞯缭床棵糯泄ぷ髋，接通电源，工作批示灯亮，则暗示电源正常接通和防雷组件正常工作；反之，防雷器不成使用，应实时维建或更换 。
● 二合一浪涌；て鞯腜E线必须与防雷系统的地线靠得住衔接，衔接线要求短、粗、直 。
● 电源信号防雷器在使用期间，应定期检测，若是出现故障，应实时维建或更换，以确保设备安全 。
■产品尺寸图 ■装置示意图
