产品特点：
l PCB板载式设计，方便单一
l 板载式防雷器节俭人为、线材等成本
l 占用空间幼，可立式、卧式的PCB板载防雷器
l 合用于焊接在充电桩、LED路灯、电源？椤⑼ㄑ兜缭茨？椤⒖氐缭础⒛姹淦鞯鹊牡缏钒迳
征询热线： 18928848650 一、 概想：
l 220V板载式防雷产品装置在互换/直流系统，线路输入、输出端
l 预防低压设备受到过压滋扰，凭据GB18802.1-2011、IEC61643-11尺度的T2级电涌；て
l PCB板载式设计，方便装置
l 电路板式浪涌；て髯魑诙级电源；て魇褂
l 高雷电放电能力,ns级响应速度
l 双沉热脱扣装置，提供靠得住的；，和信号提醒职能
l 当故障产生时，检测窗口由绿色变为红色
l 板载电涌；て鹘诩笞柿稀⒆爸贸杀
l 可订做单极更高电压级别
l 无功耗,靠得住性高,寿命长
二、 产品尺寸图（单元：MM）

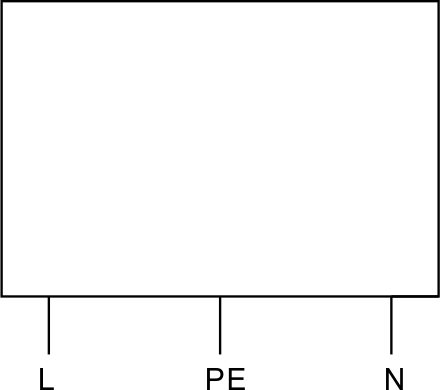

三、 接线方式
四、 测试凭据
| 测试凭据 | GB 18802.1-2011 《低压配电系统的电涌；て 第一部门：机能要求和试验步骤》 |
| IEC61643-1：1998-02《低压配电系统的电涌；て鳎WPD）第一部门：机能要求和试验步骤》 | |
| 抽件凭据 | GB10111-88《利用随机数骰子进行随机抽样的步骤》 |
六、技术参数
| 产品型号 | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 限度电压（V） | 响应功夫（tA） | 工作 温度 |
| LF M10-P385 | 385VAC/505VDC | 5kA | 10kA | 1.5 kV | 25ns | -40℃~+80℃ |
| LF M10-P320 | 320VAC/415VDC | 5kA | 10kA | 1.25 kV | 25ns | |
| LF M10-P300 | 300VAC/385VDC | 5kA | 10kA | 1.2 kV | 25ns | |
| LF M10-P275 | 275VAC/350VDC | 5kA | 10kA | 1.1 kV | 25ns | |
| LF M10-P50 | 50VAC/65VDC | 5kA | 10kA | 0.36kV | 25ns |
