■产品用处

智能自动沉合闸合用于互换50Hz或60Hz，额定电压220V或230V，能够凭据必要选择分歧型号的产品。自动沉合闸；て鞯庇玫缟璞覆搪贰⒐亍⒌缪挂斐！⑷诵蟛サ缡，能自动急剧断开电源，故障解除后自动沉合闸复原供电，无需人为合闸，保障用电设备正常供电使用。本产品重要合用于安然城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接管站、微波转发站、户表一体化机柜、综合接入、专用设备机箱、形象遥测站、光端机以及互换机柜等沉要室表和无人值守设备中。

■产品特点

●短路；ぃ旱惫┑绲缌鞔笥诨虻抛3倍额定电流，；て髟0.1秒内；ぷ魑，；て魈⒈；。

●过流；ぃ旱惫┑绲缌鞔笥诨虻抛1.15倍额定电流并持续2秒钟以上，；て魈⒈；。

●过压；ぃ旱笔淙攵说缪勾笥275V或设定值时，；て魈⒈；。

●断电时自动断开：线路断电时自动断开，沉新来电后检测到供电正常则自动合闸通电。

●零前方接反；ぃ毫闱胺浇臃词，本；て鞑缓险⒒蜃远峡；性子能必要接地线能力使用Ｄ芄槐；さ绷闱胺浇臃词北砜锹┑绲纳璞甘谷嗣庥诖サ。

●零线断开；ぃ罕聿苛阆弑欢峡蛩啥，三相电压不平衡到肯定值，；て魈⒈；。

●合闸前故障检测：在合闸前自动检测供电线路电压、零前方接反、零线断开等，如存在此类故障，；て骰鼐险⒐┑。

●故障报警：上述；ざ峡耐，分歧红色批示灯亮，批示相应的故障类型。

●防雷；ぃ毫郊陡春戏览妆；。

●通讯职能：提供485通讯接口，实现远程监控。

■技术参数

■装置注明

● 自动沉合闸工厂在装置前必须堵截电源，严禁带电操作。

● 自动沉合闸公司将本产品装置在墙壁上或机箱内，电源接输入端，负载接输出端。要求装置在高度为1.7米以上，人不容易接触到的处所，且预防直接日晒或雨淋。

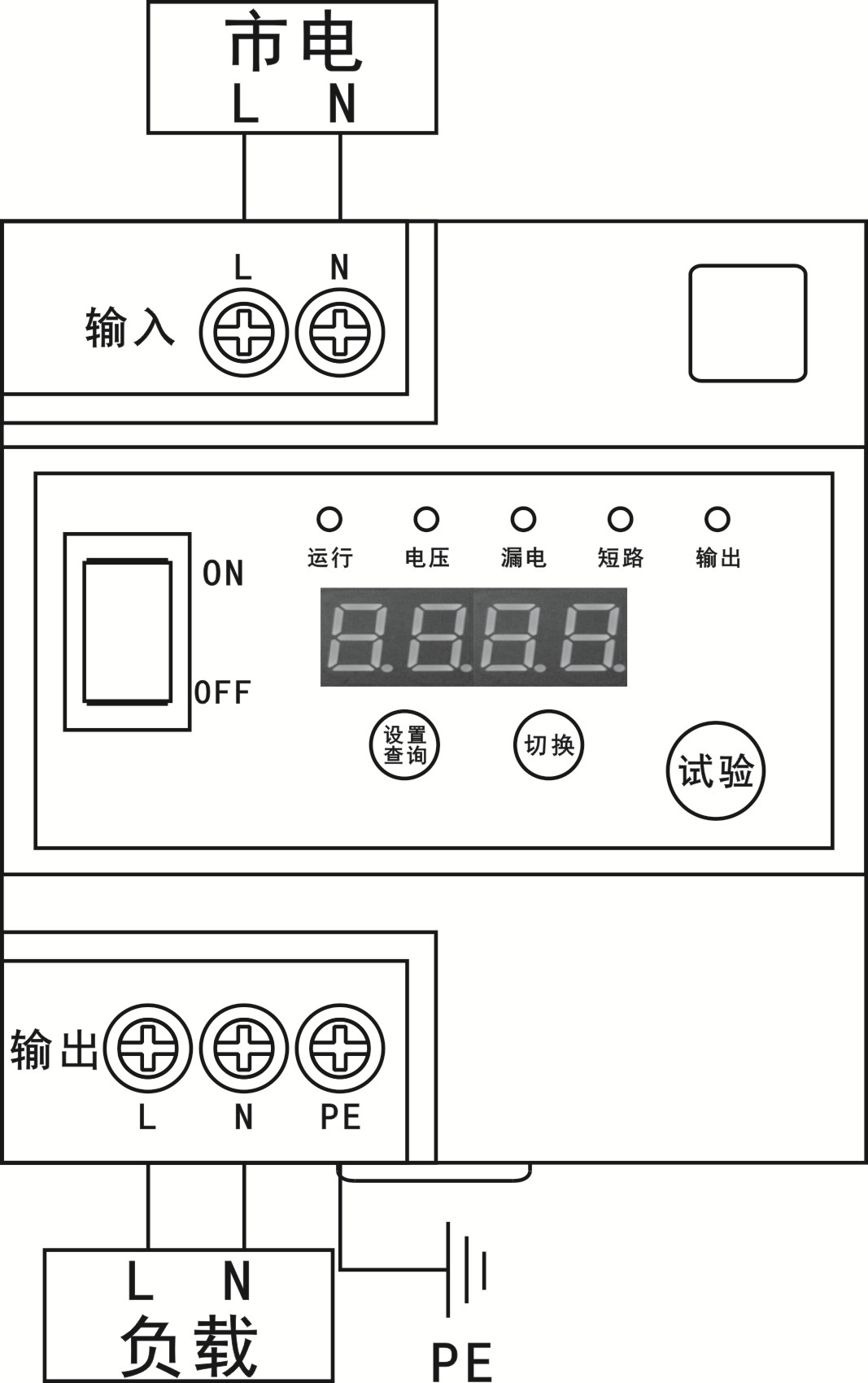

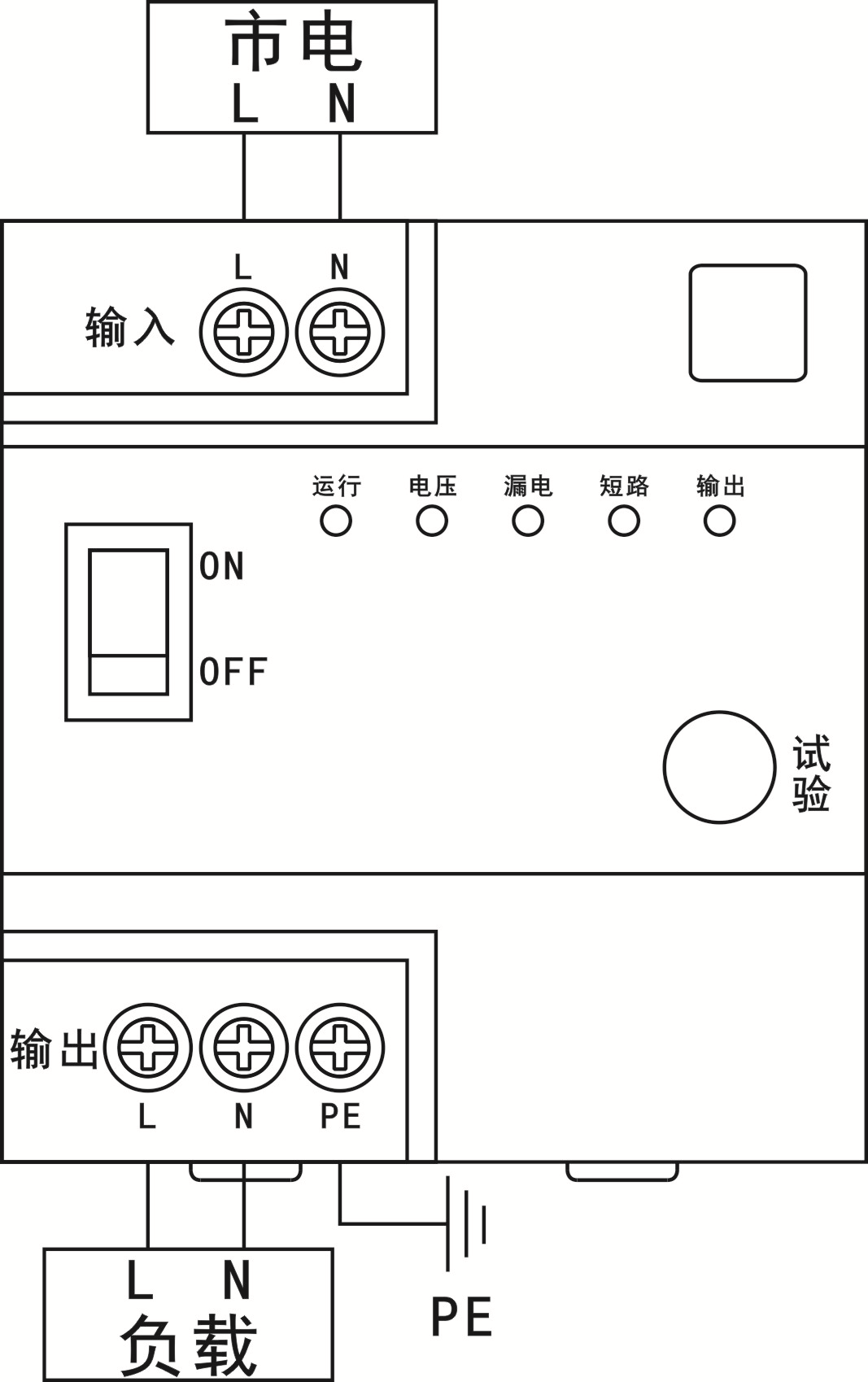

● 装置时请凭据装置示意图所示衔接，上端为输入端，L接前方，N接零线，下端为输出端，L接前方，N接零线，PE接地线。

● 通讯端口：SO—分合闸状态输出。接通；て鞲涸厥，该逻辑电压3.3V左右，不能直接带载，建议接光耦；GND—通讯端口逻辑地（0电位参考点）；A、B—RS485的信号两级。

● 本产品有零前方接反；ぶ澳，必要此职能需接地，不必要可不接。

● 打开电源开关，“运杏妆批示灯秒闪动，“输出”批示灯长亮，此时本产品正常合闸；若此时任何红色批示灯亮，批注线路有相应的故障，应关掉电源开关，排除故障后，再打开电源开关。

●本产品可包办通常漏电开关，装置时不要与漏电开关同时使用。

■操作使用及批示灯注明

●本产品合闸供电时，“运杏妆批示灯亮状态秒闪动，“输出”批示灯长亮。其他批示灯注明如下：

“电压”批示灯：快闪动暗示过压；

“短路”批示灯：长亮暗示过流，快闪动暗示短路；

● 陆续三次合闸失败，本产品进入自锁状态，此时能够通过手动堵截电源进行复位。

■查问及设置

● 液晶屏显示的各字母寓意如下：

：通讯地址；：过压故障；：过流故障；：档位。

● 在“初始界面”短按“设置查问”按钮，可顺次查看“电源电压”、“电源电流”、“漏电流数值”。

● 在自动显示界面长按“设置查问”按钮进入查问设置界面，短按“设置查问”按钮可顺次查看“通讯地址”、““过压故障次数”、“过流故障次数”、“自动显示参数种类”、“档位”。

● 在“通讯地址”下，长按“设置查问”按钮后数值闪动，可通过短按“设置查问”按钮批改通讯地址；

● 在“过压故障次数”、“过流故障次数”下，长按“设置查问”按钮后数值闪动，可通过短按“设置查问”按钮清零相应故障次数；

● 在“自动显示参数种类”下，长按“设置查问”按钮后数值闪动？赏ü贪础吧柚貌槲省卑磁デ谢蛔远允静问掷。其中U暗示电压，A暗示电流，nA暗示漏电流。

● 20s内不按“设置查问”按钮，自动沉合闸设备自动保留设置，并跳转到“初始界面”

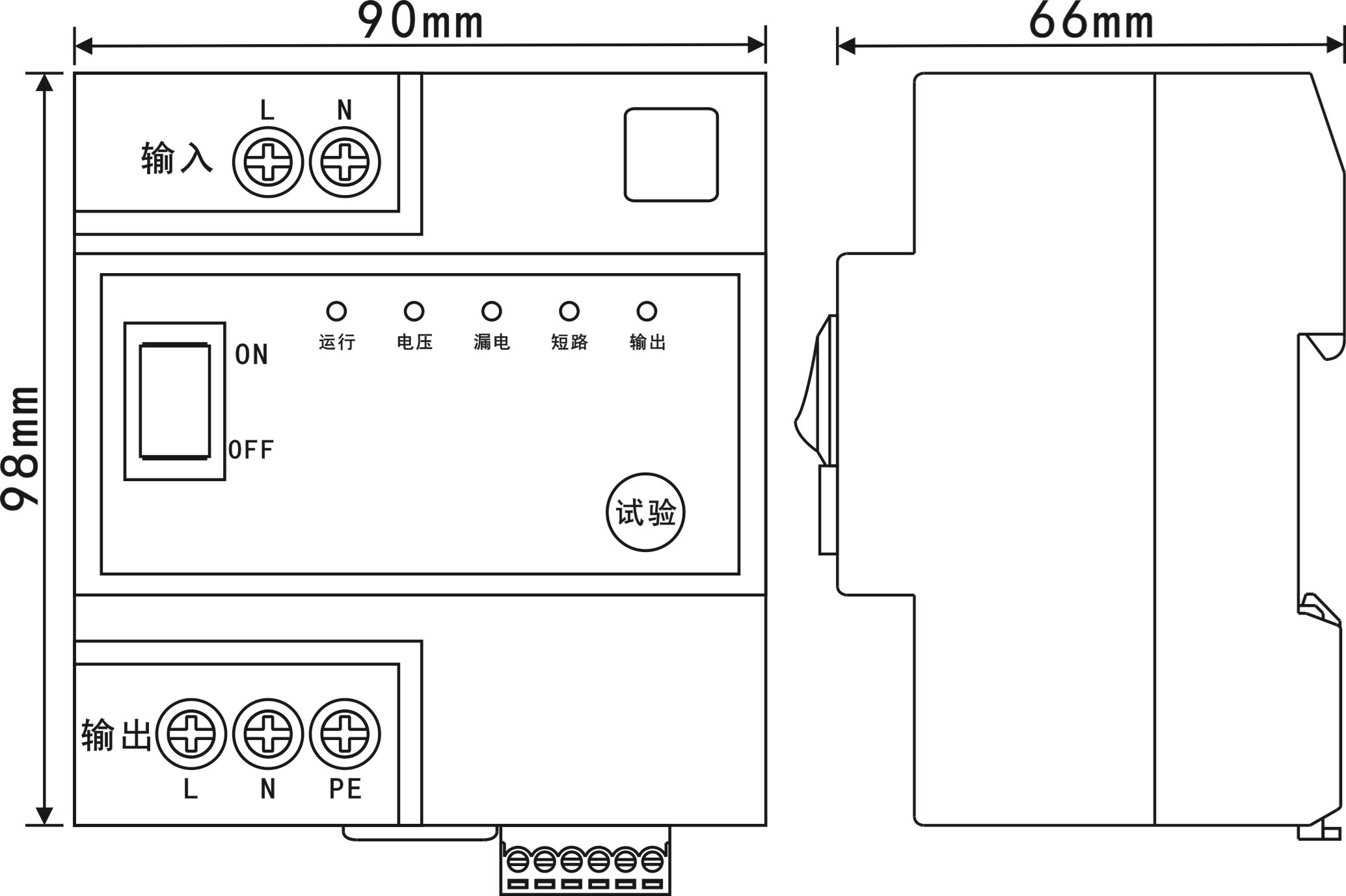

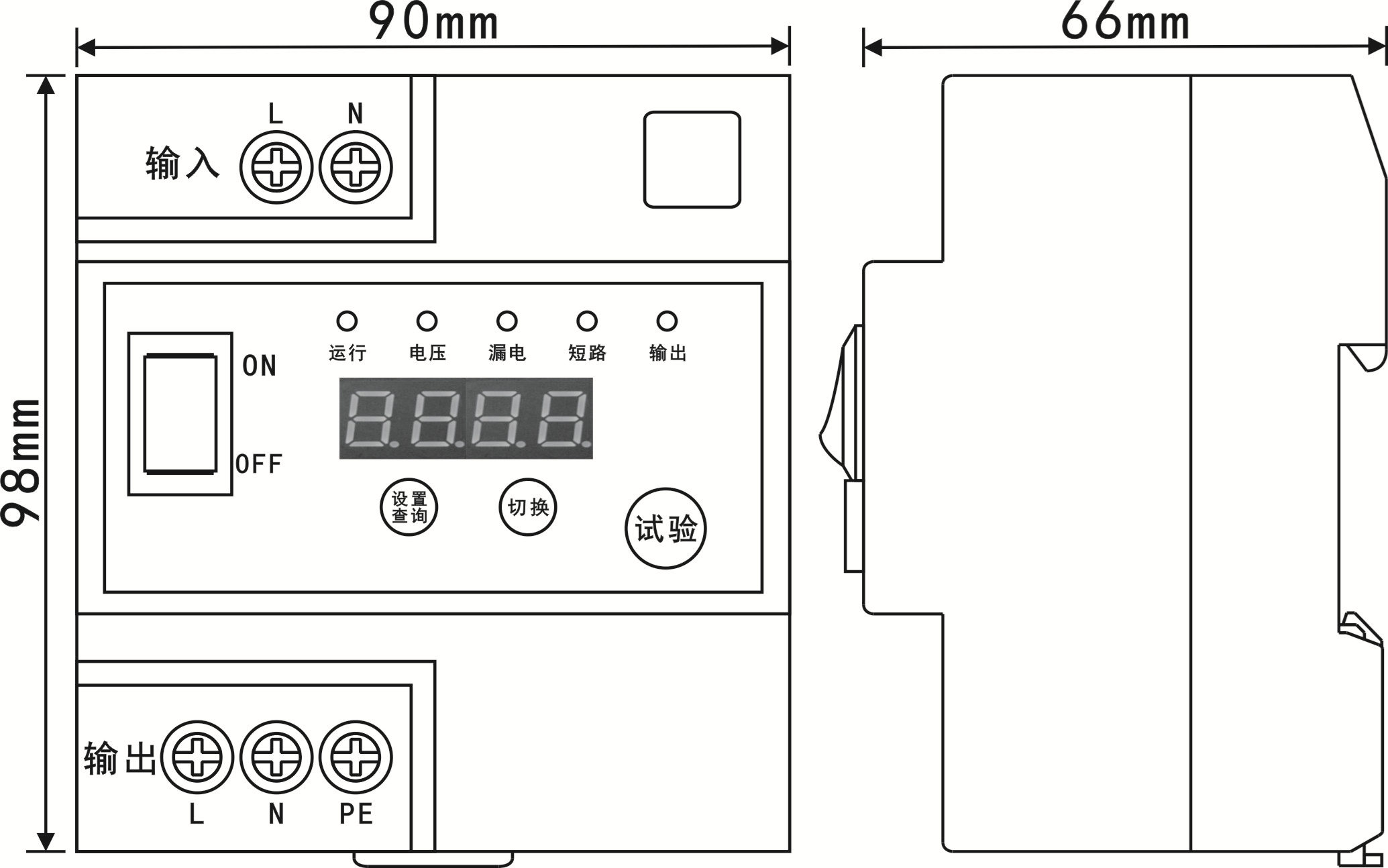

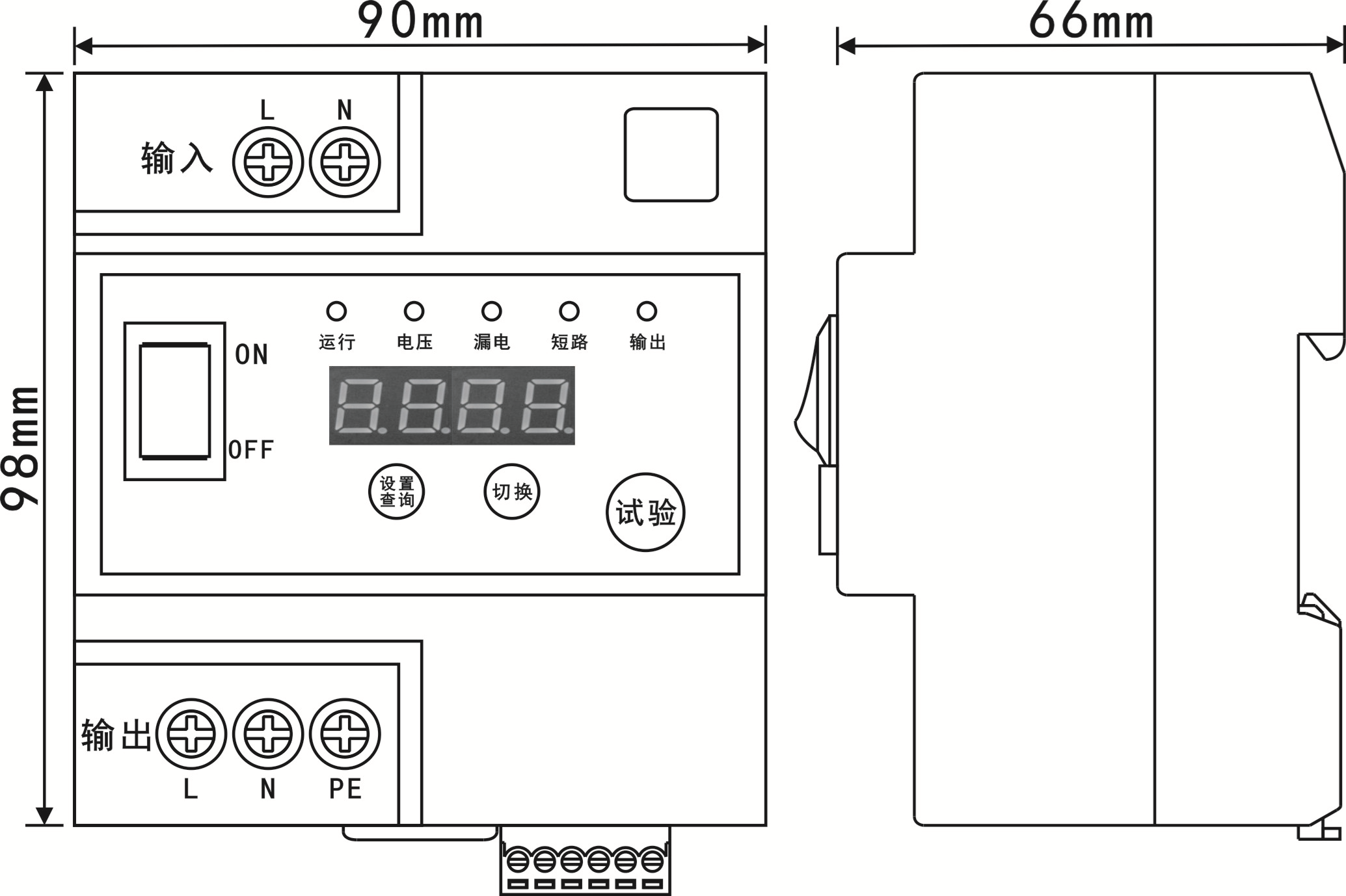

■产品尺寸图                            ■装置示意图

1、10A~63A                                                    1、10A~63A

2、10A~63A、带数显                                     2、10A~63A、带数显

3、10A~63A、带485                                     3、10A~63A、带485

4、10A~63A、带数显485                            4、10A~63A、带数显485
