■产品用处

LF CJMK采集？榫弑付嗦房亓孔刺嗖庵澳，可对SPD、防雷器、浪涌；て鞯墓ぷ髯刺⒑蟊付下菲鳌⒑蟊副；て鳌⒍下菲髯刺约捌渌璞傅目亓孔刺屑嗖，可实时相识设备的工作状态。

■产品特点

● 多路开关量输入，集成度高。

● 内置高机能微处置器，宽泛利用于各类工业环境。

● 16路：通讯信号批示灯，5路：声光报警。

● 开关量输入的状态实时显示。

● ？樽源疵殴，保险系统安全运行。

● 16路：485通讯，5路：可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式。

● 5路：提供液晶屏，查问监测状态

■技术参数

■装置注明

5路：

● 本产品选取插入式接线端子的接线方式。

● 装置时请凭据装置示意图及产品标识正确衔接，其中L、N接互换电源，K1-K5为5路开关量接口，GND为开关量监测信号地，当选取RS485通讯时，A、B端口接485通讯线，切勿接错。

● 五路开关量正常状态时显示屏对应显示白色“1”，故障时对应路显示为红色“0”，同时上方显示“报警”标志。

● 可通过“职能”按键的连按操作进入相应的职能设置状态（连按操作为：前N-1次短按，第N次长按，短按功夫应幼于1秒，长按功夫应大于2秒）。“职能”按键连按4次（前3次短按，第4次长按）复原出厂设置，连按3次沉启？椴僮，连按2次进入参数设置界面，可设置网关和本机IP（Gateway-网关，Locl_IP-本机IP），连按1次为背光设置。

● 在信息查看界面（初始界面）下：短按“职能”按键可急剧切换到主查看界面，短按“切换”按键可切换查看的信息界面。

● 在参数设置界面下：短按“职能”可切换要设置的参数，短按“切换”按键可对设置的参数进杏装加操作”，长按“切换”按键可对设置的参数进杏装急剧连加操作”或“退出设置操作”，长按“职能”键退出并保留设置。

● RJ45网络接口的产品可通过衔接局域网，使用“智能硬件产品参数配置软件”进行产品的参数配置，也能够通过产品上的“职能”和“切换”按键进行部门参数的配置。

16路、485：

● 本产品选取插入式接线端子的接线方式。

● 装置时请凭据装置示意图及产品标识正确衔接，其中DI0-DI15为采集？榈氖淙胪，可衔接到智能防雷器的遥信输出端口；DATA+，DATA-为RS-485的通讯接口；+Vs为电源正极，GND为电源负极，切勿接错。

● 采集？橛涤泄ぷ髯刺局澳。工作批示灯亮，？楣ぷ髡，工作批示灯闪动，暗示？樵诮惺萃ㄑ；输入状态批示灯别离对应各输入端口的状态，状态批示灯亮暗示输入端口开路，状态批示灯闪动暗示输入端口接GND。

● 多个采集？樽橥，应将各？榈DATA+与DATA+相连，DATA-与DATA-相连，各？橐浴笆掷帧钡姆绞较谓，最后衔接到485节造总线。

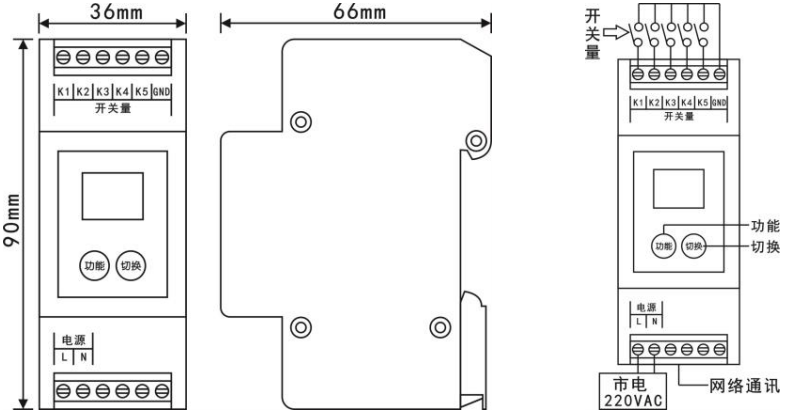

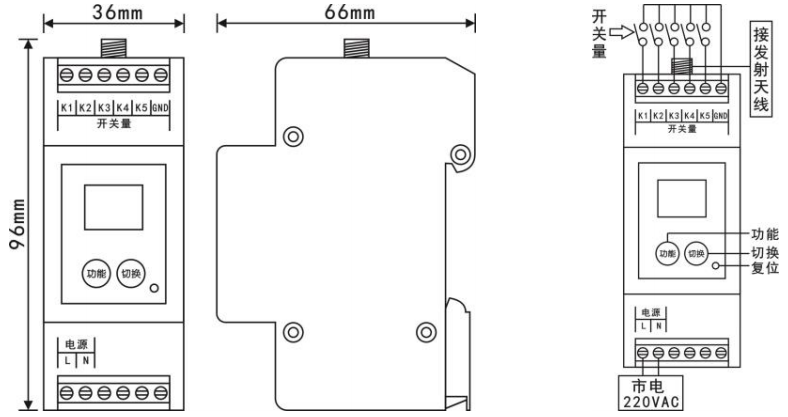

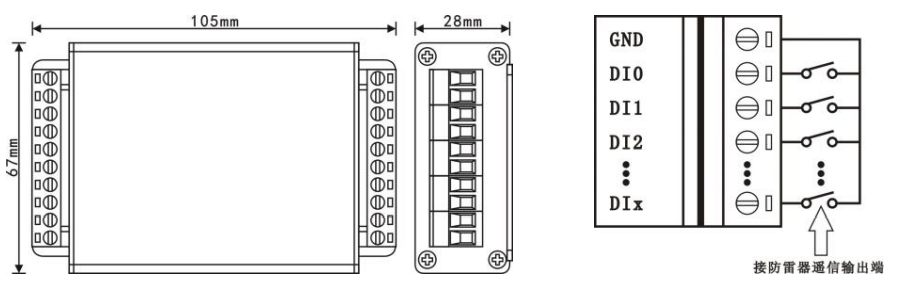

■产品尺寸图                            ■装置示意图

1、5路、485                                                    1、5路、485

2、5路、无线                                                  2、5路、无线

3、5路、网络                                                  3、5路、网络

4、16路、485                                                4、16路、485
