雷电峰值纪录仪

雷电峰值纪录仪

■产品特点

●传输方式RS485、4G        ●分辨率0.1kA
●功夫纪录、电荷量纪录     ●雷击分段统计
●远程设置 、峰值纪录       ●极性分类统计
●雷击计数、数字通讯        ●雷电多脉冲采集
●极性纪录、能量纪录        ●IP防护等级IP66


phone_a 征询热线： 18928848650
  • 产品详情
■产品用处
       雷电峰值纪录仪可对装置在对装置在配电箱输电线、工控线上罗氏线圈或接闪装置或引下装置上罗氏线圈传回的仿照微分信号进行还原，通过处置器推算可对雷电流的极性、峰值、电荷量、比能量、功夫和次数或线路上入侵浪涌的极性、峰值、能量、功夫和次数进行纪录，不只可为被 ；す怪物的雷电防护钻研提供大量的实测数据，客户还可通过查看汗青数据相识防雷产品泄放雷电次数、雷电大幼及雷电侵入构筑物的蹊径。
■产品职能
1.雷击计数       1.数字通讯
2.电荷量纪录    2.峰值纪录

3.功夫纪录       3.极性纪录

4.远程设置       4.能量纪录

■产品特点

使用柔性罗氏线圈，便于在各类接闪或引下装置上装置使用

使用无源积分电路并共同高速 A/D 转换芯片，采集带宽大，还原精度高。
对表可提供 RS485、10/100M 网络、433M 无线、2.4G 无线和 GPRS 的通讯方式，通讯方式与帧体式可定造。
电源与有线通讯电路设计有雷电防护线路，产品工作更靠得住。
拥有多种装置支架选择，表壳防护等级达到 IP66 可直接装置与户表各类立杆、墙面、导轨上。

■技术参数

名称

雷电峰值纪录仪

型号

LF LFZ

表形尺寸

300*200*170mm

工作环境

-40～85℃，0～95% RH

工作电压

170～250VAC

本机显示

不具备

设备功耗

≤5W

雷击作为电流

±1～±100kA

采样速度

1点/μs

采样深度

12bit

采集精度

峰值±10%

采集信息

雷电次数、极性、峰值、电荷量、比能量、功夫

通讯方式

RS485

线圈内经

90mm

供电电源

220VDC/1A

通讯接口

RS485/MODBUS-RTU和谈,9600/8/N1/地址1

显 示 屏

0.96英寸OLED

1路浪涌采集通路

浪涌信息

浪涌次数、极性、峰值、Q值、能量、电流陡度、产生日期/功夫，最大计数9999次

触发电流

0.5/1/2.5/5kA可选，默以为5kA

分辨率

0.1kA

浪涌类型

10/350us波形

传感器

柔性开口罗氏线圈，采集领域0.5～100kA

电  缆

5米

新职能

雷击分段统计：20/40/60/80/100kA分段次数统计，寄放器读取

极性分类统计：雷击极性分类次数统计，寄放器读取

雷电多脉冲采集：可鉴别纪录最大20个陆续脉冲（≥40ms距离）

表壳资料

ABS

IP防护等级

IP66

装置方式

平面壁挂装置，明装

■道理注明
当雷电流经过装置有纪录仪的泄放通路时，罗氏线圈会通过积分电路将电流信号转换成电压信号传送至内部电路，此时内部电路会天生一个触发信号唤醒中央处置单元，此时中央处置单元便会由 A/D 转
换 ？槎寥∽钚乱淮伪湮中藕诺男畔。该信息暂存寄放器 中后通过对表通讯 ？榉⑺托畔。
■装置注明
装置前必须堵截电源，严禁带电操作。
可使用固定装置卡就近装置在接闪器或引下线左近的墙面或支架上。各类线路通过产品的防水接口进入设备，并与设备内的相应接线端口相连。
装置时请凭据装置示意图所示衔接，AC 接市电 220VAC，不分 L、N 线，A、B 为 485 数据通讯接口，GND 为 485 数据通讯信号地，，切勿错接。
非专业人员请勿拆卸。
■装置当苦衷项
1.请不要在雷雨气象装置和维建本产品雷电纪录装置，以免产生意表。
2.进行直击雷监测时，设备应装置于受直击雷 ；さ牧煊蚰，并且表壳不成与直击雷泄放传导导体相连。
   应与接闪器或引下线之间距离至少 2m 以上的距离。
3.罗氏线圈装置时应水平且雷电泄放导体由线圈中心穿过。
4.各线路接线结束后应固定。
5.电源供电线路应选取三芯铠装线缆进行敷设。

6.485 通讯线路应使用两芯双绞铠装 485专用通讯线缆进行敷设。

7.各端口接线不成错接，以免败坏设备。

8.本机冲击电流纪录仪的电源和有线端口设计有雷电防护电路，但如电源线路或信号线路长距离露出于雷电电磁脉冲危险环境时，应加装相应防雷器。
9.本产品雷电浪涌纪录仪无需出格守护，只需定期查抄其固定是否靠得住。
10.用户私下拆开产品或不合理使用引起的质量问题由用户自行承担全数责任。
11.产品必要擦拭时，使用拧干的湿布擦拭表壳，以免产生静电火花。

一、内部布局图

九州ku酷游·(中国)官方网站

二、装置与守护
1.本产品雷电计数器为平面壁挂装置，下部进出线方式。请在断开电源的情况下接线，以免产生意表。
2.将电源进线接入设备的电源进线端子，请依照端子界说DC+/-接线 ；485A/B为RS485通讯端子 ；传感器接口为SMA母头，在仪表本体，传感器固定好后可将传感器SMA公头对接到仪表上。
3.传感器应套在接地线（或引下线）上，传感器箭头标识指向大地。如雷电流协防存在多个协防通路，应推算分流系数后，在上位机的现实电流读数上乘以分流系数的倒数。
4.本产品智能雷电峰值纪录仪无需出格守护，只需定期查抄各端子连线是否松动，开关电源及仪表的工作状态批示是否正常。
5.端子界说

L/N/PE

电源进线

485A/485B

485端子，对端同名端子相接

6.常见故障及解决步骤见下表。

序号

故障景象

故障原因

解决步骤

1

仪表PWR批示灯不亮

直流供电异常/仪表败坏

检建供电/更换

2

仪表在无雷击情况下频仍陆续触发

触发电流过低，且周围存在严沉滋扰

调高触发电流，改善周边电磁环境

三、按键操作步骤
1.设备休眠：采集终端供电正常的情况下，一分钟无任何操作，显示屏进入休眠状态（设备正常工作，显示屏关关）。
2.设备唤醒：当显示屏处于休眠状态时，点按肆意键唤醒屏幕，这时主窗口显示浪涌次数、报警次数及设备时钟。RES为扩大地网状态监测终端职能打开时显示，关关该职能时不显示
九州ku酷游·(中国)官方网站

3.浪涌信息查看：屏幕唤醒后，点按键1次，切换到浪涌信息窗口（10秒钟无任何操作，显示屏返回主窗口），点按或键查看汗青浪涌信息。

九州ku酷游·(中国)官方网站

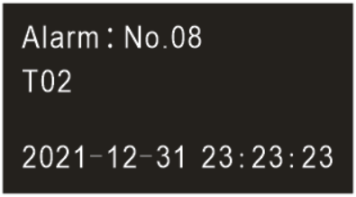

4.通路告警信息查看：屏幕唤醒后，陆续点按键2次，切换到通路报警信息窗口（10秒钟无任何操作，显示屏返回主窗口），点按或键查看汗青信息。
九州ku酷游·(中国)官方网站

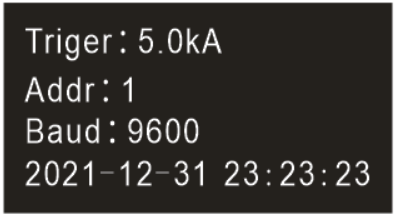

5.已设置参数查看：屏幕唤醒后，陆续点按键3次，切换到已设置参数窗口，该页面显示已设置的触发电流、地址码及波特率信息。

九州ku酷游·(中国)官方网站

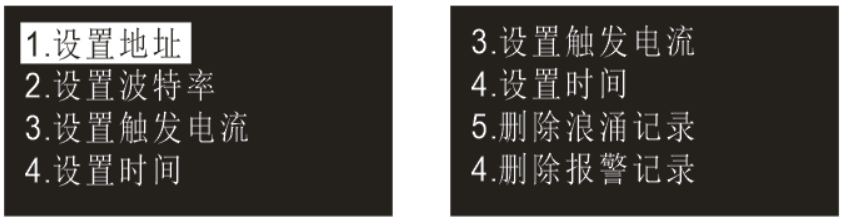

6.参数设置窗口：在已设置参数窗口下，点按键1次，进入参数设置窗口。点按或键选择要设置的参数，选定得参数会反白显示。在选定参数后点按键，进入该参数得具体设置窗口。
九州ku酷游·(中国)官方网站
7.参数设置（地址/波特率/触发电流）：在6.6步骤选定要设置的参数后，点按键，能够进如具体得参数设置窗口，通过点按或键来切换选择必要得参数。
九州ku酷游·(中国)官方网站
8.参数设置（主机日期/功夫）：在6.6步骤选定设置功夫后，点按键，进入功夫设置窗口，进入后默认选定年（反白显示），通过点按切换选择年/月/日/时/分/秒,选定要批改的参数后通过点按或键扭转日期及功夫数据，批改好后点按保留数据并返回参数设置窗口。如不想批改参数了，点按键返回参数设置窗口。
九州ku酷游·(中国)官方网站
9.删除浪涌/报警纪录：在6.6步骤选定删除浪涌/报警纪录职能后，点按键，进入对应窗口。点按或键选择确定（选定会反白显示）或取缔，选定后点按键来确认要执行的操作，操作后返回参数设置窗口。（删除浪涌纪录时，删除过程会持续3-5秒，期间仪表通讯暂停）
九州ku酷游·(中国)官方网站
10.当设备通路有报警时，蜂鸣器会鸣叫，点按肆意键可临时对当前告警蜂鸣进行消音，在此过程中若再次产生报警，蜂鸣器仍会鸣叫。
四、通讯规约
另行提供。

?
18928848650
7x24 幼时征询
weixiaa扫码征询
