■产品特色
●7寸触控屏 ●防护等级IP66
●声光报警提醒 ●可设阈值 ，超限报警
●防护等级IP66 ●数据贮存 ，汗青查问
●RS485 、4G、LoRa ●现场、局域网、云端
●防爆标志Ex db IIC T6 Gb
征询热线： 18928848650 1.产品概述
本产品为智能接地电阻监测系统 ，集成了智能接地电阻监测仪、防雷器等多个？ ，形成了一套齐全、高效的接地电阻检测解决规划。系统可通过485通讯方式、LORA、4G等将智能接地电阻监测仪检测到的数据实时传输至7寸电阻触摸屏 ，实现数据的直观显示与监控。
2.系统组成
●智能接地电阻监测仪：掌管实时监测接地电阻的数值 ，拥有高精度、高不变性的特点。
●电源防雷器：全面；さ缭聪低趁馐芾椎缂袄擞康缪沟那趾 ，确保系统安全不变运行。
●SPD专用后备；て鳎耗苡行饔隨PD的共同 ，确保在大雷电冲击下 ，不分断 ，确保防雷；ぶ澳苡行Р；SPD产生故障时 ，幼工频电流流过迅速分断 ，确保电网和用电安全。
●节造信号防雷器：用于沿低压节造信号线路侵入设备的雷电（过电压）防护 ，能有效预防雷电及浪涌电压 ，提高信号线路的安全性和不变性。
●7寸电阻触摸屏：作为系统的显示和交互界面 ，可能实时显示接地电阻的监测数据 ，并支持用户操作和数据查问。
3.合用领域
防爆智能防雷治理节造箱宽泛合用于合用于输电线路杆塔接地 ，公路设备接地 ，形象防雷接地 ，通讯基站接地 ，铁路设施接地 ，油气贮存企业、构筑仓库接地 ，电气设备接地等。
4.产品特点
● 智能化监测：选取智能接地电阻监测仪 ，实现对接地电阻的在线监测和精确丈量。
● 高效通讯：利用RS485通讯技术 ，实现多设备间的急剧数据传输 ，确保数据实时性和正确性（可选LORA、4G通讯方式）。
● 防雷；ぃ壕弑付喑练览妆； ，有效预防雷电及浪涌电压对系统的侵害 ，保险系统不变运行。
● 直观显示：建设7寸电阻触摸屏 ，数据显示直观清澈 ，便于用户操作和监控。
● ？榛杓疲合低掣髂？槎懒⑸杓 ，易于守护和升级 ，提高系统的可扩大性和矫捷性。
● 报警职能：当接地电阻值超出预设领域时 ，系统自动触发报警 ，提醒用户实时处置 ，用户可凭据自身需要进行设置报警阈值。
● 数据存储：可存储检测数据、告警纪录、汗青数据查问等。
5.技术参数
产品规格 型号 LF GLKZ 尺寸 400mm×300mm×150mm
| 使用环境 | |
| 电源 | AC220V±10% |
| 温度 | -25～+70℃ |
| 相对湿度 | ≤95%（无凝露） |
| 海拔高度 | ≤2000m |
| 机能指标 | |
| 职能 | 衔接多路接地电阻在线监测、接地情况监测 |
| 显示模式 | 7英寸触摸屏 |
| 最大可接入设备数 | 4×16个（单路不超过 16个） |
| 通讯接口 | 标配4路RS485输入 ，1路 RS485输出（可定造100/100M网络、433M、2.4G、4G、5G） |
| 通讯和谈 | MODBUS RTU |
| 通讯速度 | RS485：9600bps；校验位N；数据位8；终场位1 |
| 传输距离 | 1200m |
| 报警提醒 | 声光报警 |
| 防雷职能 | 40kA、8/20us 冲击电流（可定造） |
| 防水等级 | IP66 |
| 防爆标志 | 防爆标志Ex db IIC T6 Gb |
6.工作道理
防雷监控预警系统通过智能接地电阻监测仪实时采集接地电阻数据。这些数据通过RS485信号线传输至7寸触摸屏进行显示和纪录。220V转12V电源转换器为系统提供不变的电源支持。浪涌；て鳌⒔谠煨藕欧览灼鞯饶？槿繁Ｏ低吃诶椎缙笙碌陌踩诵。用户可在触摸屏上查看实时数据、设置报警门限值、查看汗青纪录和报警纪录。此表 ，产品可通过RS485、10/100M网络、433M、2.4G、4G、5G等多种传输方式 ，将监测数据上传至监测软件 ，为维建人员提供统计、分析、守护等数据支持。
7.操作注明
接通电源 ，查抄防爆智能防雷预警装置各？槭欠裾Ｔ俗。打开7寸触摸屏 ，进入主界面。如下图所示 ，触摸屏主界面显示当前设备在线状态和接地电阻值等。
主页面
1.RTC功夫 ，点击可对功夫进行手动设置。
2.报警纪录：纪录各设备报警信息 ，最多纪录10000条。支持掉电存储、usb导出数据。当监测的接地电阻值大于或蹬宗预设的报警阈值时 ，触摸屏将在③处显示报警信息 ，以警示操作人员把稳 ，并同步触发声光警报？傻慊鳍荼ň芸毓毓厣艟。（报警值默以为10Ω ，可在⑥处对各个设备进行单独设置）
当接地电阻值幼于报警值时 ，报警解除。
用户可点击进入报警纪录查看报警详情 ，相识报警设备和报警功夫。
如下图所示 ，在报警纪录页面点击这里弹出编号列表 ，可单独查看对应编号的报警纪录。
报警纪录页面
3.报警信息显示：当触发报警 ，报警信息从右往左滚动显示。
4.测试距离功夫：仪器按时测试距离功夫 ，单元为幼时 ，设定领域为 1～999 幼时。
把稳：设备默认出厂按时测试距离功夫为12h ，设备在线能力进行设置 ，有设备新上线的话 ，必要沉新输入才有效。
5.报警总开关：报警声音总开关
6.设备设置：点击分歧的设备编号 ，可对设备报警值、报警声音开关进行单独设置 ，可点击查看该编号设备的汗青纪录。
设备设置页面
汗青纪录：当监测的接地电阻值产生改观时 ，改观的数据将纪录下来？上嗍督拥氐缱柚档谋涠飨 ，每个设备最多纪录1000条 ，支持掉电存储、usb导出数据。（注：空测及超量程溢出 ，所纪录的电阻值为“10000”）
汗青纪录页面
功夫戳定位 ，如下图所示。功夫戳定位支持急剧跳转至最起头或最新测试的功夫日期。

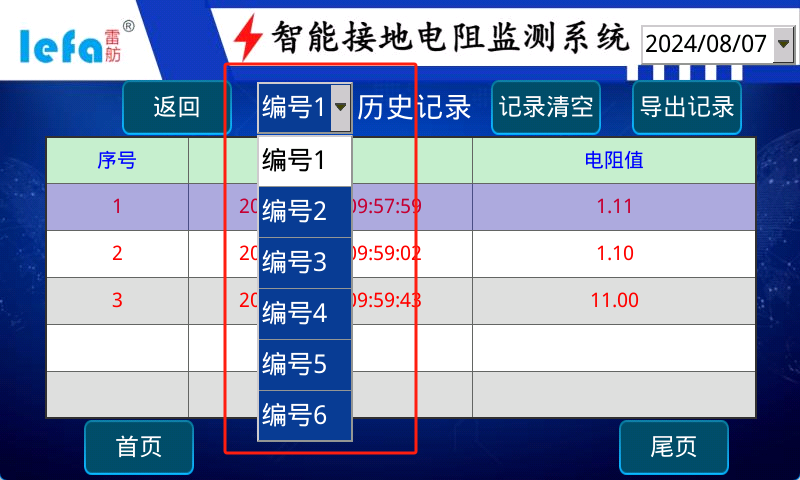

如下图所示 ，点击弹出编号列表 ，可跳转查看对应编号的汗青纪录。
⑦装置地位：可写入设备装置地位 ，便于治理。支持掉电保留装置位相信息。
⑧485地址：显示485地址 ，需确保设备485地址与编号逐一对应。
⑨在线状态：显示设备在线状态信息。红色为离校 ，绿色为在线。
⑩电阻值：监测确当前接地电阻值？詹饧俺砍桃绯 ，电阻值显示：“OL”。
?报警提醒：当对应的设备产生报警 ，显示红色报警图标提醒。
?启动测试：点击之后仪器起头丈量。
8.产品图片与接线图
产品图片
接线图
9.装置注明
一.装置事宜
● 装置前必须堵截电源 ，严禁带电操作。
● 系统应装置在干燥、透风的环境中 ，预防阳光直射和湿润。
● 挂墙式装置 ，预防装置在地面某人员可触及地位。
● 装置时请凭据装置示意图所示衔接 ，其中L为相线 ，N为零线 ，PE为地线 ，切勿错接。
● 从机RS485输入 ，每路最多接入16台监测设备 ，A ，B端切勿错接。
● A0 ，B0为上位机预留扩大接口 ，A ，B端切勿错接。
二、调试与测试
上电测试：在确保所有衔接正确无误后 ，接通电源 ，合上断路器开关 ，查抄各部件工作状态是否正常。观察触摸屏显示的设备在线状态 ，查看是否与设备通讯成功。
三、通讯接口
产品可提供“485”（默认）、“网络”、“无线”三种通讯方式别离对应“RS485”、“RJ45”、“SMA”三种接口：
“485”将“485+”“485-”别离接在设备主体的“A”“B”表引端子上（不成接反）；
“网络”将“水晶头”接在设备主体的“RJ45座”上；
“无线”将配件中的“天线”接在设备主体的“SMA母头”上。
10.守护与保养
定期查抄各部件的是否正常工作、清洁触摸屏和查抄接地电阻监测的在线状态 ，确保系统正常运行。
11.当苦衷项
请勿在雷电气象进行装置和维建工作。
请勿轻易拆卸或更改产品内部的部件和电路 ，以免影响系统机能或造成安全隐患。
请确保,防爆智能防雷终端箱与接地系吐洮接优良 ，以保障防雷成效。
请依照产品说明书的要求进行使用和守护。
定期查抄各？榈墓ぷ髯刺拖谓忧榭 ，确保系统持久不变运行。
感激您选择九州ku酷游智能防雷监测？橄洌∪缬腥魏挝侍饣蚪ㄒ ，请随时与我们联系。
12.版权申明
本产品的版权归属于九州ku酷游 ，未经授权不容复造或传布
