■产品特色
●非接触、回路法
●RS485、LoRa、4G传输
●分辨率0.001Ω
●自界说报警领域
征询热线: 18928848650 接地系统监测仪专为在线监测接地引下线的衔接情况、回路接地电阻、金属回路联结电阻而精心设计造作的。在线测试、非接触丈量、地线穿心通过、绝不影响防雷接地成效和设施的正常运行,无需自检、实时检测、选取RS485有线通讯传输数据,实现远程在线监测。监测仪内置传感器与电路板,齐全封关,拥有防雨淋、防尘、耐凹凸温、防腐、阻燃等个性,确保野表、矿井下、室内等长功夫在线监测的高精度、高不变性、高靠得住性。
能够单个装置使用,也能够通过RS485通讯方式自行组建成有线网络系统使用。有线网络系统由监测仪、监控软件、【通讯器、电源适配器、电脑(以上须用户自备和二次开发)】等组成,适合于近距离(1500米距离内)接地电阻监测。
■产品用处
合用于输电线路杆塔接地;形象防雷接地;石油化工接地;通讯接地;变配电站接地;铁路设施接地;构筑仓库接地;金属回路阻值;电气设备接地等。
■产品特点
● 非接触丈量,不影响接地成效和设备的正常运行。
● LCD显示监测值,可设置报警临界值,拥有声光报警批示。
● 可独立装置使用,也能够自行组建成有线网络系统使用。
● 内置传感器与电路板,齐全封关,拥有防防尘、耐凹凸温、防腐、阻燃。
● 使用超微晶磁芯,拥有高精度、高不变性和高靠得住性。
● 对表提供RS485通讯方式,通讯方式与帧体式可定造。
● 电源与有线通讯电路设计有雷电防护线路,产品工作更靠得住。
■技术参数
| 名称 | 接地系统监测仪 |
| 型号 | LF JDJ |
| 电源 | 监测仪:6~12VDC,50mA Max(选配GPRS 12VDC 150mA Max). (Ui:6V;Ii:50mA;Ci:0μF;Li:0mH;Pi:0.1W)(用户表部提供) ,本安设备与安全栅的匹配关系:Uo≤Ui,Io≤Ii,Po≤Pi,Co≥Ci,Lo≥Li。 |
| 电阻量程 | 0.01Ω~200Ω |
| 溢出批示 | 测试值大于200Ω时,LCD显示“OLΩ”符号 |
| 分辨率 | 0.001Ω |
| 丈量精度 | ±2%rdg±3dgt(20±5℃,70%RH 以下) |
| 地线穿孔尺寸 | 60mm×28mm |
| 通讯方式 | RS485通讯方式(支持ModBus和谈) |
| 网络点数 | 1~250个接地址,可扩大 |
| 通讯距离 | 约1500米,可扩大 |
| 报警批示 | 声光报警、LCD显示 |
| 报警设置 | 监测仪面板设置,后盾设置 |
| 数据显示 | 4位LCD显示 |
| 换档 | 全自动换档 |
| 地线滋扰电流 | 应预防 |
| 表部磁场 | <40A/m |
| 表部电场 | <1V/m |
| 单次丈量功夫 | 约0.5秒 |
| 功耗 | 监测仪:50mA Max(选配GPRS 12VDC 150mA Max). |
| 防护等级 | IP54 |
| 工作温湿度 | -20~+55℃;20%RH~90%RH |

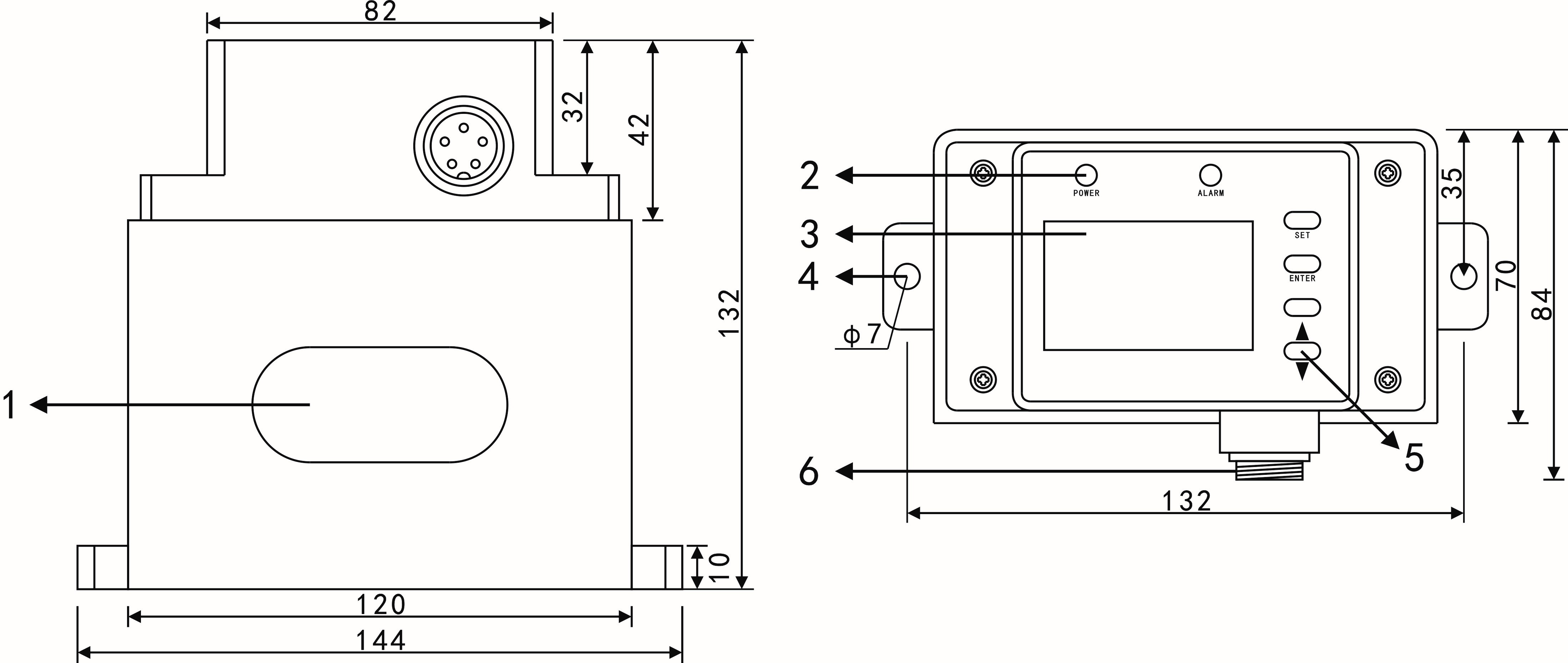

■监测仪结构
1、地线穿孔尺寸:60mmx28mm
2、批示灯
3、LCD显示器
4、装置螺丝孔Φ7mm
5、按键
6、电源、RS485通讯接口
| POWER批示灯 | 工作电源批示,电源接通即显示 |
| ALARM批示灯 | 报警批示灯,被测试值大于设定的临界值时闪动 |
| SET键 | 进入设置 |
| 高低箭头键 | 按SET键进入报警设置后,按高低箭头键扭转数字大幼 |
| ENTER键 | 报警临界值设置好后,按ENTER键确定保留 |
■网络结构
1.独立装置使用

能够独立装置使用,也能够组建网络。LCD直接显示被测值,能够通过监测仪设置报警临界值,还拥有声光报警职能。

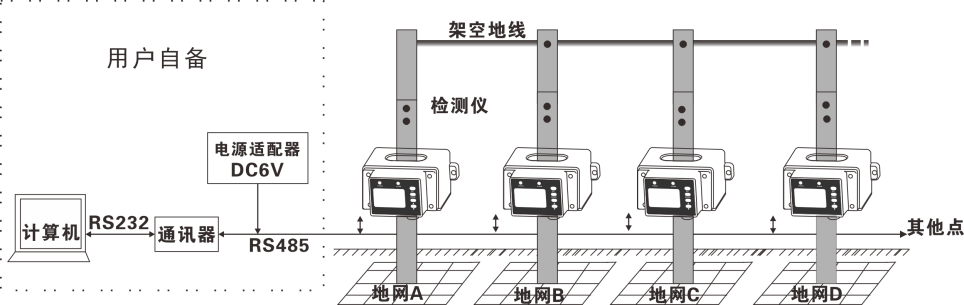

2.有线网络系统
有线网络系统通过RS485通讯方式传输数据,由监测仪、监控软件、【通讯器、电源适配器、电脑(以上须用户自备和二次开发)】等组成,适合于1500米近距离接地电阻监测。
■检测道理及利用
1.检测道理
接地系统监测仪丈量接地电阻的根基道理是丈量回路电阻。传感器先给被测接地回路一个激励脉冲信号,在被测回路上感应一个脉冲电势E,在电势E的作用下将在被测回路产生电流I。传感器对E及I进行丈量,并通过公式:R=E/I即可得到被测回路电阻。

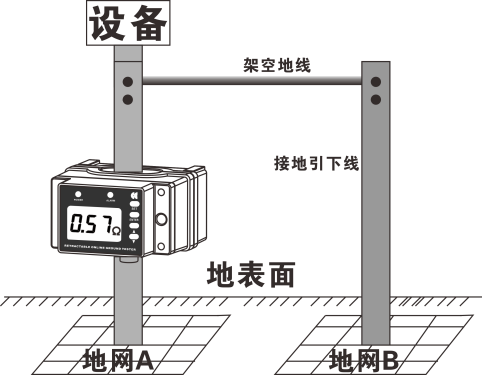

2.回路电阻界说

如图:回路电阻蕴含A点对地的接地电阻值、接地引下线金属导体的阻值、金属架空线的阻值、接地引下线与金属架空线之间的衔接电阻值(接触电阻)、B点对地的接地电阻值的综合值。对形成上述回路的接地系统,能够直接装置监测仪监测,若没有形成回路的接地系统,必要增长辅助接地极使其形成回路,再装置监测仪,见后述单点接地系统。
若监测仪测试出的地网A、地网B回路的综合值为5欧,即:RA+RB+R架空线+R接地引下线=5.0Ω,那地网A、地网B两个并联起来对地的现实接地电阻值肯定幼于蹬宗2.5Ω,据此能够判断地网A并联了地网B后的现实接地电阻值是否合格。若地网A、地网B两者加起来的接地电阻值幼于工程尺度要求值,那地网A、地网B都是合格的。
3.金属回路的联结电阻检测

若地网A、地网B在地面上、下都衔接在一路,则监测仪测试出的是金属回路的电阻值,其值通常很幼,零点几欧姆,这就是金属回路的联结电阻值,也是等电位电阻值,不是接地电阻值。所以本监测仪也能极度方便地检测金属回路的联结电阻值。

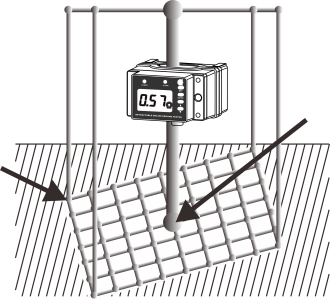

在大型地网中,例如变电站接地、油库接地、楼盘构筑接地等,它们在地下都是一个整体的大型地网,同时有多根接地引下线引出地面,并在地面上也衔接在一路的,如下图。对于这样的大型接地系统,其地网最大对角线距离通常几百米到几千米,测试这样的大型地网的接地电阻是极度麻烦和难题的。若真有其接地电阻不合格,那问题也是出在接地引下线与地网间的衔接地位(图中箭头所指的焊接地位),工程刷新就是开挖接地引下线地位,再沉新焊接接地引下线。现实是不成能把地下的整个网进行刷新,不然整个地网、地面工程都将推倒沉建,这是不成能的,除非整个工程报废。
所以,对于大型地网,我们能够在主接地引下线和支接地引下线上装置监测仪,监测接地引下线与地下网间的衔接情况就能够了,通过检测其金属回路联结电阻致反判断接地引下线的接地情况。
4.单点接地系统
若地网A、地网B之间若没有架空线,在地面上没有衔接在一路,则地网A、地网B为独立的单点接地。则监测仪不能直接测试单点接地系统的接地电阻值,会显示“OL”溢出符号,暗示超出监测仪的上量限。此时必要增长一个或两个辅助地极,组成回路,再装置监测仪。对于近距离内有2个或2个以上的单点接地系统,能够将各单点接地系统的接地引下线在地面上用金属导体衔接起来,形成回路,再装置本监测仪监测。

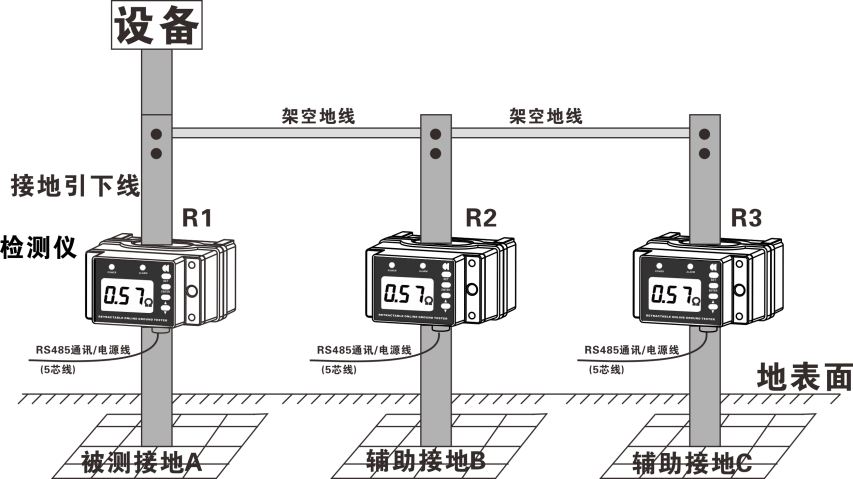

5.三点法

如图中,被测试接地极为A,另做的两个辅助地极为B、C。地极A、B、C在地面上衔接在一路。在三个接地极的接地引下线上别离装置一个监测仪,能精确测试出A点的接地电阻值。推算如下:
R1=RA+RB∥RC--------(1);
R2=RB+RA∥RC--------(2);
R3=RC+RA∥RB--------(3)。
其中:R1、R2、R3为监测仪的检测了局;RA、RB、RC为三个接地极对地的接地电阻值。通过对上述三个三元方程求解,能够精确得出被测接地极RA的接地电阻值,同时也知路辅助地极RB、RC的接地电阻值及RA、RB、RC三点并联后的接地电阻值。
三点法检测还带来另表一个利益:由于增长的辅助地极B、C是并联于被测接地极A,这样并联后的现实接地电阻值会幼于RA,起到改善被测接地极的作用。RA∥RB∥RC<RA。现实施工时,辅助地极B、C的接地电阻值要求节造在被测试接地系统工程尺度要求值的10倍以内,若工程要求接地电阻值不能超过4Ω,那么RC<40Ω、RB<40Ω,当然RB、RC越幼越好,更能改善被测接地系统。
6.利用

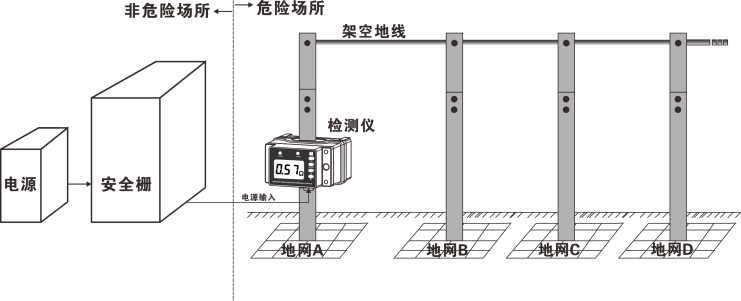

(1).输电系统杆塔接地
它们通过架空位线衔接,组成多点接地系统,检测极度方便,其等效电路见下右图。

其中:R1为预测的接地电阻,R0为所有其它杆塔的接地电阻并联后的等效电阻,即R0=R2∥R3∥R4∥…∥Rn,若n越大(接地址越多),R0值越靠近于0,远远幼于R1,从工程角度能够视R0=0,这样,监测仪所得的数据就应该是R1的值。

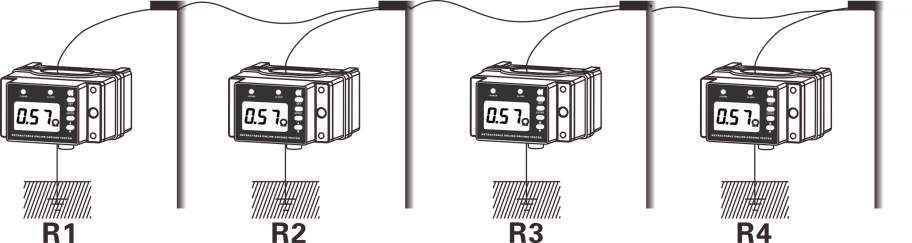

能够对每个杆塔都装置监测仪,同时测试各杆塔的接地电阻值。

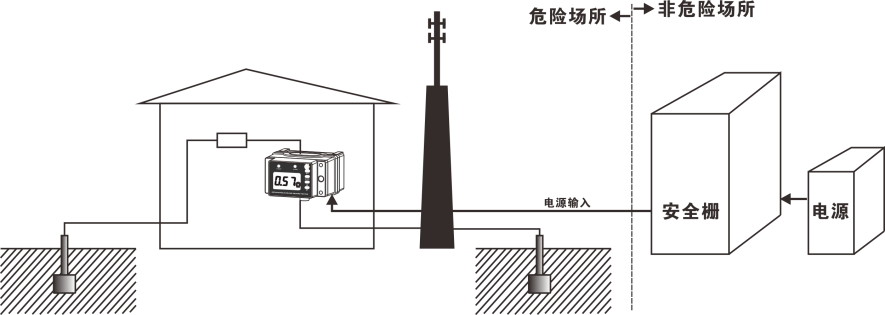

(2).机房、发射塔接地
机房、发射塔接地在野表通常是独立的,将两者衔接起来,组成二点回路,再装置监测仪,如下图。也可另做2个辅助接地极,用三点法监测。
(3).构筑物接地
若R1~R6…Rn在地下是独立的接地体,没有衔接在一路,组成多点接地系统,检测能极度方便检测接地电阻值。若R1~R6…Rn在地下是衔接在一路的,则为单点接地系统,测试接地电阻按单点接地系统进行检测,直接装置即检测金属回路电阻,能够判断接地情况的曲直。

对于大型的构筑地网,监测其接地状态——接地引下线与地网间的等电位值就能够了。由于这类大型地网,若接地出问题只会是接地引下线与地网间的衔接处,所以监测判断等电位值是否合格即可。

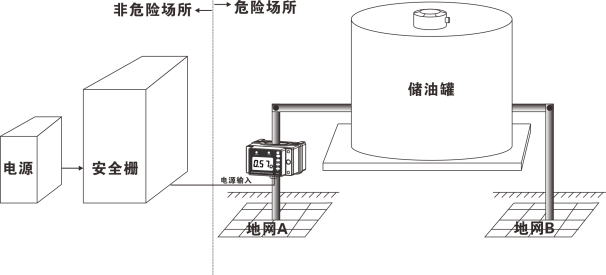

(4).储油罐、装卸点接地
油站重要设施的接地电阻及衔接电阻,须切合JJF2-2003《接地式防静电装置检测规范》的要求。
■接线注明
| 设 备 | 标 识 | 衔接注明 |
| 监测仪 | 红/棕色线 | 电源正 |
| 玄色线 | 电源负(电源地) | |
| 蓝色线 | RS485信号正 | |
| 灰色线 | RS485信号负 | |
| 白色线 | 信号地,可与电源地短接 |
注:组建网络时,按线的色彩对应衔接监测仪、通讯器和电源。
监测仪接通电源后即起头工作,装置时表部电源应加装一个电源开关。
■供电方式选择
1、表部供电(自备),能够表部互换220V电源引到监测仪或通讯器左近,通过电源适配器给监测仪和通讯器供电。若表部有9VDC电源,直接引入监测仪即可。
2、蓄电池供电(自备),选取蓄电池供电给监测仪和通讯器供电,蓄电池能够建设2块,便于充电时交替使用。
3、太阳能电池板供电(自备),如下图,太阳能电池板、防护箱、蓄电池,适合于无法取电的场所。蓄电池放在防护箱内,太阳能电池板正极与蓄电池间正极间必要正向串接急剧二极管(如:IN5817),
| 注 意 | 监测仪电源:6~12VDC均能够。 |
| 有线网络组网时通讯器电源:建议9VDC。 | |
| 无线网络组网时监测仪电源:建议12VDC。 |
